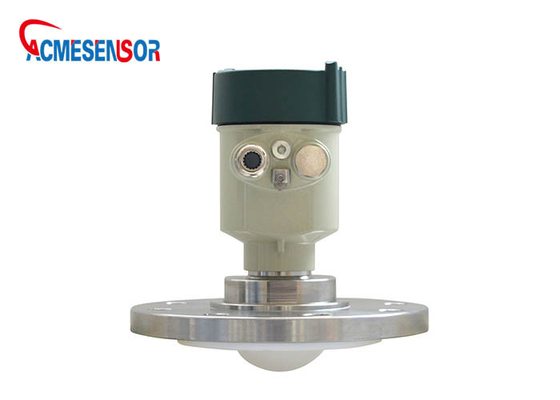

Acmesensor80g 80 ghz เซ็นเซอร์ระดับเรดาร์สำหรับถังเก็บสารละลาย
เครื่องวัดระดับคลื่นเรดาร์ปรับความถี่ต่อเนื่อง 80G
รายละเอียดสินค้า:
อะไรนะ คุณสมบัติของเครื่องวัดระดับเรดาร์?
เซ็นเซอร์เป็นเครื่องมือวัดระดับเรดาร์ความถี่สูง 26G วัดระยะทางสูงสุดถึง 70 เมตรเสาอากาศได้รับการปรับให้เหมาะสมยิ่งขึ้น ไมโครโปรเซสเซอร์ใหม่ที่รวดเร็วอาจเป็นการประมวลผลสัญญาณความเร็วสูง ทำให้สามารถใช้เครื่องมือนี้ในเครื่องปฏิกรณ์ ถังเก็บโซลิดสเตต และเงื่อนไขการวัดที่ซับซ้อนบางอย่าง
ชุดนี้เป็นเรดาร์ FMCW ที่ทำงานที่ 76-81 GHz ซึ่งมีช่วงการวัดสูงสุด 120 ม. และเขตตาบอดต่ำสุด 8 ซม.รองรับการใช้งานแบบ 4 สายและ 2 สายความถี่ในการทำงานที่สูงขึ้นและความยาวคลื่นที่สั้นลงทำให้เหมาะสำหรับการใช้งานที่เป็นของแข็ง รวมถึงงานที่มีฝุ่นละอองมากและอุณหภูมิสูงถึง +200℃เรดาร์ประกอบด้วยวงจรอิเล็กทรอนิกส์ที่เชื่อมต่อกับเสาอากาศเลนส์และหน้าแปลนเพื่อการจัดตำแหน่งที่รวดเร็วและง่ายดาย
พารามิเตอร์ผลิตภัณฑ์
|
ความถี่
|
76GHz ~ 81GHz, 5GHz FMCW แบนด์วิดธ์
|
|
ช่วงการวัด
|
x0: 0.3 ม. ~ 60m
x1: 0.08m~30m x2: 0.6m ~ 120m |
|
ความแม่นยำในการวัด
|
±1mm
|
|
มุมลำแสง
|
3°/6°
|
|
ค่าคงที่ไดอิเล็กตริกที่วัดได้ต่ำสุด
|
>=2
|
|
พลัง
|
15~28VDC
|
|
สัญญาณเอาท์พุต
|
2x: 4 ~ 20mA หรือ RS-485
3x: 4~20mA |
|
เอาต์พุตข้อผิดพลาด
|
3.8mA, 4mA, 20mA, 21mA ค้างไว้
|
|
สิ่งที่ส่งมาด้วย
|
โลหะผสมอลูมิเนียม สแตนเลส
|
|
ประเภทเสาอากาศ
|
เสาอากาศเลนส์/เสาอากาศป้องกันการกัดกร่อน / หน้าแปลนแยกโดย quartz
|
|
อุณหภูมิกระบวนการ
|
T0:-40~85℃;T1:-40~200℃;T2:-40~500℃;T3:-40~1000℃
|
|
ความดันในกระบวนการ
|
-0.1~2MPa
|
|
ขนาดสินค้า
|
Ø100*270มม.
|
|
รายการเคเบิล
|
M20*1.5
|
|
สายที่แนะนำ
|
AWG18 หรือ 0.75mm²
|
|
ระดับการป้องกัน
|
IP67
|
|
เกรดกันระเบิด
|
ExdiaIICT6
|
|
วิธีการติดตั้ง
|
เกลียวหรือหน้าแปลน
|
คุณสมบัติของสินค้า
การใช้งาน:
