รายละเอียดสินค้า

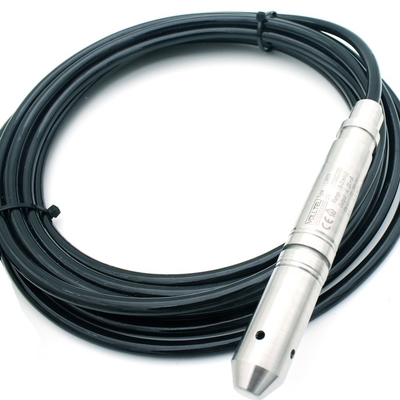

เครื่องส่งสัญญาณระดับ APT310 มีโครงสร้างและการใช้งานพิเศษมีความแม่นยำสูง ปริมาณน้อย ความเสถียร และทนต่อการเสียดสี น้ำมัน กรดและด่าง และสายตะกั่วก๊าซความเข้มสูงทำให้มั่นใจได้ว่าสามารถตอบสนองความต้องการในการวัดในโอกาสต่างๆมีการใช้กันอย่างแพร่หลายในการบำบัดสิ่งปฏิกูล แม่น้ำ และทะเลสาบ ตลอดจนช่องทาง แม่น้ำขนาดใหญ่ อ่างเก็บน้ำ l และการตรวจสอบแนวชายฝั่ง ผลิตภัณฑ์นี้ได้รับการรับรองความปลอดภัยที่แท้จริง การรับรองการป้องกันการระเบิด และการรับรอง CE สารตะกั่วของการไหลวนแบบสองสายไม่มี ขั้ว
คุณสมบัติ
*ไดอะแฟรมสแตนเลส 316L
*เซลล์แรงดัน MEAS TE, 0.25% FS, 0.5% FS
*ความยาวเส้นผ่านศูนย์กลางเพียง Ø19 mm
*ระดับตั้งแต่ 50 ซม. ถึง 600m
* ป้องกันการรบกวนที่แข็งแกร่ง ความมั่นคงในระยะยาว
*IP68 พลาสติกกันน้ำแบบปิดสนิท
*ช่วงกว้าง ใช้ได้กับเกจ ชนิดเกจแบบสัมบูรณ์และแบบปิดผนึก
*-35 °C ~ 125 °C ขอบเขตอุณหภูมิการทำงานกว้าง
*ใช้งานได้ยาวนานที่อุณหภูมิต่ำ -30°C
*การปฏิเสธ EMI/RFI *แรงดันเกิน ,ขั้วย้อนกลับและการป้องกันไฟฟ้าลัดวงจร
*ลูกค้าสามารถกำหนดความยาวสายเคเบิล PU, PE หรือ PTFE ได้
|
ลักษณะของเพรสเชอร์เซนเซอร์ APT300 ซีรี่ส์
|
||||
|
1
|
เทคโนโลยีของเยอรมนี เซ็นเซอร์เซรามิก ดีไซน์ 10 ปี
|
|||
|
2
|
Ti ชิปประมวลผลแบบรวมพิเศษที่ใช้ในวงจร
|
|||
|
3
|
ชดเชยอุณหภูมิอัตโนมัติ -40~80
|
|||
|
4
|
เสถียรภาพระยะยาวที่เหนือกว่า ดริฟท์อุณหภูมิต่ำ ความไวสูง
|
|||
|
5
|
สามารถเลือกการเชื่อมต่อไฟฟ้าได้หลายแบบ ติดตั้งง่าย
|
|||
|
7
|
หลากหลาย ใช้ได้กับเกจ ชนิดเกจแบบสัมบูรณ์และแบบปิดผนึก
|
|||
|
8
|
ระบบ HVAC ·พลังงานและการบำบัดน้ำ
|
|||
|
9
|
การปฏิเสธ EMI/RFI
|
|||
ข้อมูลขนาด
ข้อกำหนดการผลิต
อุณหภูมิแวดล้อม: 25 องศาเซลเซียส (เว้นแต่จะระบุไว้)
|
พารามิเตอร์
|
ข้อมูล
|
||||||
|
ช่วงความดัน
|
0~0.01....10MPa / 0-0.5M.......500mH2O
|
||||||
|
ประเภทแรงดัน
|
เกจ (G), สัมบูรณ์ (A)
|
||||||
|
แรงดันเกิน
|
200%FS
|
||||||
|
แรงดันระเบิด
|
300%FS
|
||||||
|
สายไฟฟ้า
|
2 สาย
|
3 สาย
|
|||||
|
สัญญาณเอาท์พุต
|
4~20mA
|
0~5VDC
|
1~5VDC
|
0~10VDC
|
0.5~4.5VDC
|
ตัววัดคลื่นวิทยุ 0.5~4.5 V
|
RS485 Modbus RTU
|
|
พาวเวอร์ซัพพลาย
|
12 ~ 30VDC ค่าทั่วไป: 24VDC
|
10~30 VDC
|
10~30VDC
|
12~30VDC
|
5 โวลต์ DC
|
5 โวลต์ DC±5%
|
10-30VDC╱
3-5VDC |
|
ความแม่นยำ
(รวมถึง: ความไม่เป็นเชิงเส้น, ความสามารถในการทำซ้ำ, ฮิสเทรีซิส, ดริฟท์เป็นศูนย์, ดริฟท์แบบเต็ม) |
≤0.1%FS ≤0.15% ≤0.2%FS ≤0.25%FS(ทั่วไป) ≤0.5%FS(สูงสุด)
|
||||||
|
ความมั่นคงในระยะยาว
|
≤0.2%FS/ปี
|
||||||
|
อุณหภูมิในการทำงาน
|
-25℃~85℃ −40℃~100℃(กำหนดเอง)
|
||||||
|
อุณหภูมิการจัดเก็บ
|
−40℃~125℃
|
||||||
|
การชดเชยอุณหภูมิ
|
-10 ℃ ~ 80 ℃ (มาตรฐาน)
|
||||||
|
อุณหภูมิสัมประสิทธิ์ของศูนย์
|
±0.1%FS/°C
|
||||||
|
อุณหภูมิสัมประสิทธิ์ของสแปน
|
±0.05%FS/°C
|
||||||
|
ความต้านทานฉนวน
|
100MΩ@250VDC
|
||||||
|
เข้ากันได้ปานกลาง
|
น้ำหรือเข้ากันได้กับสแตนเลส 316L
|
||||||
|
ป้องกันไฟฟ้าลัดวงจร
|
ใช่
|
||||||
|
การป้องกันขั้วย้อนกลับ
|
ใช่
|
||||||
|
การเชื่อมต่อทางอิเล็กทรอนิกส์
|
สายเคเบิลคงที่และกันน้ำ IP68
|
||||||
|
อินเทอร์เฟซความดัน
|
ความดันเกจ;เกจปิดผนึกและ opional แน่นอน
|
||||||
|
วัสดุของเมมเบรนแรงดัน
|
สแตนเลส 316L
|
||||||
|
เวลาตอบสนอง (10% ~ 90%)
|
≤10msec (เพิ่มขึ้นเป็น 90% FS)
|
||||||
|
การสั่นสะเทือน
|
10g/5~2kHz, แกน X/Y/Z/20g half sine 11ms
|
||||||
|
กันน้ำ
|
IP68
|
||||||
|
สายเคเบิลเสริม
|
สาย PE (กันน้ำ);สาย PUR (กันน้ำมัน);สายเคเบิลไฟเบอร์ (ป้องกันการกัดกร่อน)
|
||||||
|
ใบรับรองการอนุมัติ
|
มีใบรับรอง CE
|
||||||
|
มาตรฐานอีเอ็มซี
|
EN 61326-1:2013;EN 61326-2-3:2013 EN 61000-6-2:2005;EN61000-6-4:2007+A1
|
||||||
|
น้ำหนัก
|
น้ำหนักสุทธิประมาณ 0.35 กก. น้ำหนักบรรจุเต็มประมาณ 1.0 กก. (รวมสายเคเบิล 2 เมตร)
|
||||||
แผนผังของวิธีการติดตั้งทั่วไป
1. การวัดระดับความลึกของบ่อน้ำ
กระบวนการผลิต
บรรจุภัณฑ์และการจัดส่งสินค้า
สอบถามข้อมูล
เพื่อที่จะแนะนำเครื่องส่งสัญญาณแรงดันที่เหมาะสมที่สุดให้กับคุณและทำใบเสนอราคาที่ถูกต้อง โปรดให้ข้อมูลต่อไปนี้และส่งไปยังฝ่ายขายของเราเมื่อคุณจะทำการสอบถาม ขอบคุณ !
