รายละเอียดสินค้า

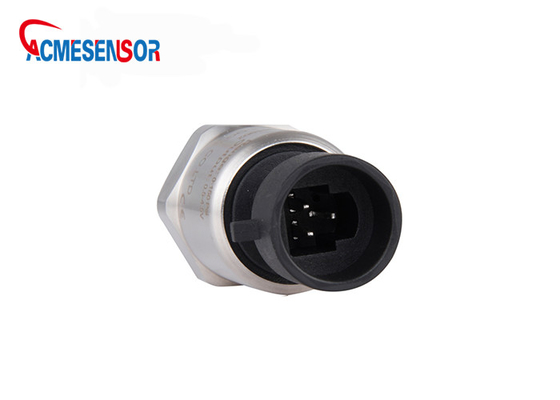

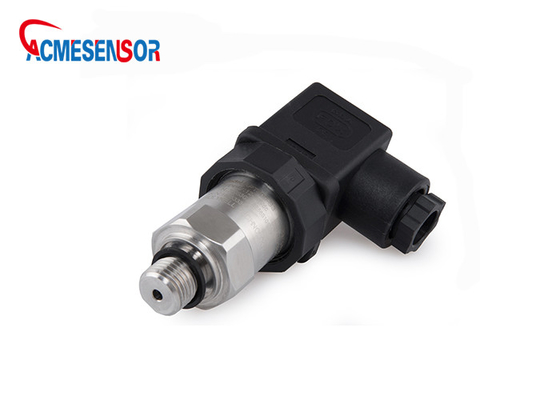

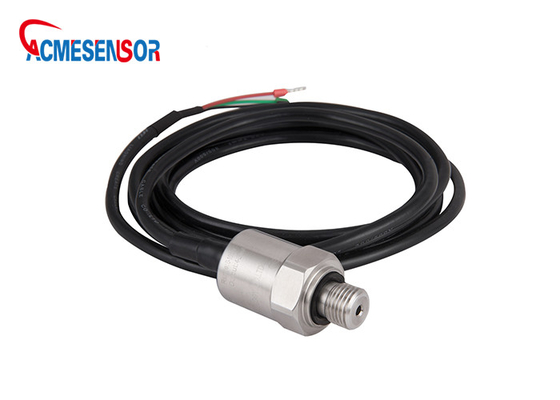

OEM APT211 RS485 4-20mA เซ็นเซอร์ความดันเซรามิก i2c
APT211 เครื่องส่งสัญญาณความดัน ชุด (เซ็นเซอร์ความดันเพียโซอิเล็กทริก)เครื่องส่งสัญญาณความดันจีน, เซ็นเซอร์ความดันทั่วไปที่ใช้ในอุตสาหกรรมแรงดันน้ำมันเชื้อเพลิงของเครื่องยนต์, แรงดันไฮดรอลิกและแรงดันแก๊สซึ่งใช้เทคโนโลยี piezoresistive Flush Ceramic และการออกแบบวงจรขั้นสูงเพื่อหลีกเลี่ยงอิทธิพลต่อผลิตภัณฑ์ที่เกิดจากอุณหภูมิ, ความชื้น, ความล้าทางกลและ ปานกลางจึงปรับปรุงเสถียรภาพถาวรในสภาพแวดล้อมอุตสาหกรรม
ข้อมูลขนาด
การเชื่อมต่อทางไฟฟ้า
OUTPUT=สัญญาณ, VCC=พาวเวอร์ซัพพลาย, GND=VCC-&S, ชีลด์=โลก
ข้อกำหนดการผลิต
อุณหภูมิแวดล้อม: 25 องศาเซลเซียส (เว้นแต่จะระบุไว้)
|
พารามิเตอร์ |
ข้อมูล |
|||||
|
ช่วงความดัน |
-0.1...0~0.01...100MPa |
|||||
|
ประเภทแรงดัน |
เกจ (G), สัมบูรณ์ (A), เกจปิดผนึก (S) |
|||||
|
แรงดันเกิน |
150%FS |
|||||
|
แรงดันระเบิด |
250%FS |
|||||
|
สายไฟฟ้า |
2 สาย |
3 สาย |
||||
|
สัญญาณเอาท์พุต |
4~20mA |
0~5VDC |
1~5VDC |
0~10VDC |
0.5~4.5VDC |
ตัววัดคลื่นวิทยุ 0.5~4.5 V |
|
พาวเวอร์ซัพพลาย |
12 ~ 30VDC ค่าทั่วไป: 24VDC |
10~30 V DC |
10~30VDC |
12~30VDC |
5 โวลต์ DC |
5 โวลต์ DC±5% |
|
ความแม่นยำ |
0.25%FS(ทั่วไป) 0.5%FS(สูงสุด) |
|||||
|
ความมั่นคงในระยะยาว |
≤0.2%FS/ปี |
|||||
|
อุณหภูมิในการทำงาน |
−25℃~85℃ |
|||||
|
อุณหภูมิการจัดเก็บ |
−40℃~125℃ |
|||||
|
การชดเชยอุณหภูมิ |
-10 ℃ ~ 80 ℃ (มาตรฐาน) |
|||||
|
อุณหภูมิสัมประสิทธิ์ของศูนย์ |
±0.1%FS/°C |
|||||
|
อุณหภูมิสัมประสิทธิ์ของสแปน |
±0.05%FS/°C |
|||||
|
ความต้านทานฉนวน |
100MΩ@250VDC |
|||||
|
เข้ากันได้ปานกลาง |
น้ำ แก๊ส และของเหลวที่มีฤทธิ์กัดกร่อนเล็กน้อย |
|||||
|
ป้องกันไฟฟ้าลัดวงจร |
ใช่ |
|||||
|
การป้องกันขั้วย้อนกลับ |
ใช่ |
|||||
|
การเชื่อมต่อทางอิเล็กทรอนิกส์ |
ขั้วต่อแพ็คการ์ด 3 พิน; |
|||||
|
อินเทอร์เฟซความดัน |
M20x1.5, 1/8''NPT ตัวผู้, 1/4''NPT ตัวผู้/ตัวเมีย, G1/4'' ตัวผู้/ตัวเมีย, 7/16''-20 UNF ตัวผู้/ตัวเมีย (โดยกำหนดเอง) |
|||||
|
วัสดุของเมมเบรนแรงดัน |
สแตนเลส 316L |
|||||
|
เวลาตอบสนอง (10% ~ 90%) |
≤10msec (เพิ่มขึ้นเป็น 90% FS) |
|||||
|
การสั่นสะเทือน |
10g/5~2kHz, แกน X/Y/Z/20g half sine 11ms |
|||||
|
กันน้ำ |
IP65 |
|||||
|
ใบรับรองการอนุมัติ |
มีใบรับรอง CE |
|||||
|
มาตรฐานอีเอ็มซี |
EN 61326-1:2013;EN 61326-2-3:2013 EN 61000-6-2:2005;EN61000-6-4:2007+A1 |
|||||
|
น้ำหนัก |
น้ำหนักสุทธิประมาณ 0.1 กก. น้ำหนักบรรจุเต็มประมาณ 0.2 กก. (รวมสายเคเบิล 2 เมตร) |
|||||
แผนผังของวิธีการติดตั้งทั่วไป
บริการและจุดแข็งของเรา
1. สื่อการวัดต้องเข้ากันได้กับสแตนเลส 304 และยางไนไตรล์
2. ถ้าเป็นไปได้ การเชื่อมต่อทางไฟฟ้าของเครื่องส่งสัญญาณความดันควรอยู่ในแนวตั้งมากที่สุดการวัดความดันก๊าซแห้ง ยกเว้นในอาคารและในสภาพที่แห้ง
3. เมื่อภาชนะรับความดันที่วัดมีน้ำหรือค้อนลม ต้องติดตั้งวาล์วบัฟเฟอร์ที่ด้านหน้าของอินเทอร์เฟซตัวส่งสัญญาณแรงดัน
4. เมื่อใช้ในการวัดความดันของทางออกของปั๊มแรงดัน ต้องเพิ่มวาล์วบัฟเฟอร์หรือส่วนโค้งของบัฟเฟอร์ที่ส่วนหน้าของตัวส่งสัญญาณแรงดัน
5.เมื่อติดตั้งเครื่องส่งสัญญาณความดันในท่อ ขั้นตอนแรกคือการทำความสะอาดของเหลวที่พอร์ตเกลียวและติดตั้งเครื่องส่งสัญญาณแรงดันขั้นตอนที่สองคือการค่อยๆ เปิดวาล์วหลังการติดตั้ง เพื่อป้องกันแรงกระแทกจากแรงดัน
6. เมื่อติดตั้งเครื่องส่งสัญญาณความดันบนท่อเลี้ยว ควรมีเส้นผ่านศูนย์กลางอย่างน้อย 9 เท่าของเส้นผ่านศูนย์กลางของท่อที่ทางเลี้ยว และควรอยู่ที่ปลายน้ำของกระแสไฟเลี้ยว
7. เมื่อมีมอเตอร์อยู่ในระบบการวัด ตรวจสอบให้แน่ใจว่าตัวเรือนมอเตอร์และตัวเรือนของตัวจ่ายไฟสำหรับตัวส่งสัญญาณแรงดันมีศักย์เท่ากัน และความต้านทานระหว่างตัวเรือนกับโลกไม่เกิน 9
8. เมื่อมีทรานสดิวเซอร์ในระบบการวัด เปลือกของมอเตอร์ที่ควบคุมโดยทรานสดิวเซอร์ควรเชื่อมต่อกับสายกราวด์ของแหล่งจ่ายไฟของตัวส่งสัญญาณแรงดัน
9. เมื่อรูแรงดันของตัวส่งสัญญาณแรงดันถูกปิดกั้น ห้ามใช้อุปกรณ์แหลมคมเพื่อขุดรูแรงดัน10. ควรถอดเครื่องส่งสัญญาณความดันและส่วนหนึ่งของรูแรงดันควรแช่อยู่ในของเหลวที่สามารถละลายวัสดุที่ถูกบล็อกได้หากผู้ใช้จำเป็นต้องสอบเทียบศูนย์หรือการสอบเทียบแบบเต็มช่วงควรอยู่ภายใต้การแนะนำของบุคลากรด้านเทคนิคของเรา อย่าเปิดเครื่องส่งสัญญาณเพื่อทำการปรับ
11.ควรติดตั้งเครื่องส่งสัญญาณความดันในตำแหน่งที่ไม่เสี่ยงต่อการชนและเหยียบย่ำ
12. ห้ามวางสายส่งสำหรับเครื่องส่งสัญญาณความดันในท่อเกลียวเดียวกันหรือในร่องสายไฟเดียวกันกับสายไฟแรงสูงหรือสายไฟฟ้าแรงสูงอื่นๆ
13.เมื่อติดตั้งเครื่องส่งความดันในพื้นที่ Dorey ต้องแน่ใจว่าได้ติดตั้งอุปกรณ์ป้องกันฟ้าผ่า และตรวจสอบว่าเครื่องส่งแรงดันและแหล่งจ่ายไฟเชื่อมต่อกับหูอย่างน่าเชื่อถือ
คำถามที่พบบ่อย
ถาม: คุณสามารถรับบริการ ODM & OEM ได้หรือไม่?
ตอบ: เราให้บริการ OEM และ ODM อย่างมืออาชีพสำหรับรายการทั้งหมด
ถาม: ฉันขอตัวอย่างได้ไหม
ตอบ: ใช่ เรามีวัสดุในสต็อกเพื่อช่วยให้คุณได้ตัวอย่างโดยเร็วที่สุด
ถาม: คุณภาพของแม่เหล็กเป็นอย่างไร?
A: เรามีการรับรอง ISO, CE และ ROSH เราสามารถส่งการทดสอบการรับรองของบริษัทของเราให้คุณ
ถาม: ราคาเป็นอย่างไร?
ตอบ: เนื่องจากเราเชื่อว่าคุณภาพเป็นสิ่งสำคัญที่สุด เราจะจัดหาเซ็นเซอร์ระดับอัลตราโซนิกคุณภาพดีที่สุดที่เราสามารถทำได้ด้วยความสมเหตุสมผล
ราคา.
ถาม: คุณช่วยระบุระยะเวลารอคอยสินค้าที่สั้นที่สุดให้ฉันได้ไหม
A: เรามีวัสดุในสต็อกของเรา หากคุณต้องการจริงๆ คุณสามารถบอกเราได้ และเราจะพยายามอย่างดีที่สุดเพื่อตอบสนองความต้องการของคุณ
ถาม: ฉันจะรับเซ็นเซอร์ได้อย่างไร / วิธีการขนส่งคืออะไร?
A. เราจัดส่งสินค้าหลักโดยด่วน: DHL, FedEx, UPS, TNT ฯลฯ หรือโลจิสติกส์โดย indicator
ถาม วิธีการสั่งซื้อ ?
A. เพื่อแนะนำเซ็นเซอร์ระดับเรดาร์ที่เหมาะสมที่สุดให้กับคุณและทำใบเสนอราคาที่ถูกต้อง โปรดให้ข้อมูลต่อไปนี้และส่งไปยังฝ่ายขายของเราเมื่อคุณจะทำการสอบถาม ขอบคุณ !
1. สื่อของคุณคืออะไร?น้ำ น้ำมัน หรืออื่นๆ?
2. ช่วงระดับ: 0-10meters หรืออื่น ๆ
3. สัญญาณขาออก: 4-20mA, RS485 หรืออื่น ๆ ?
