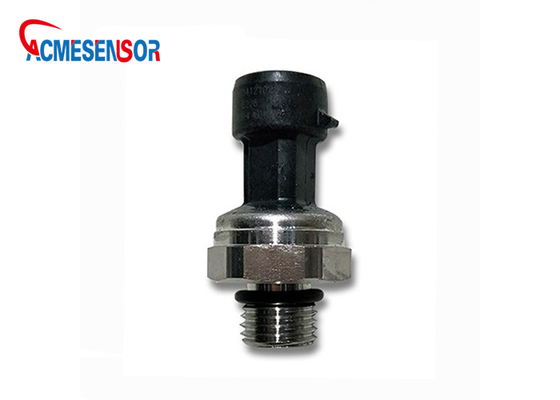

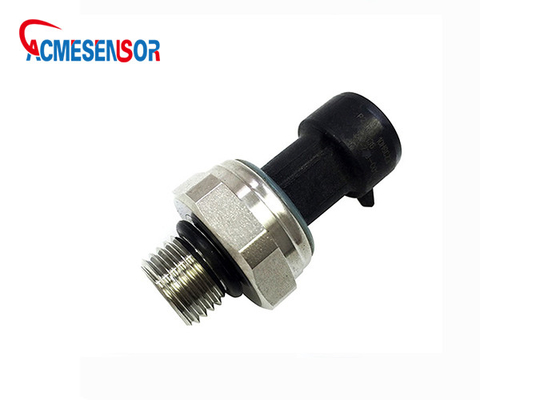

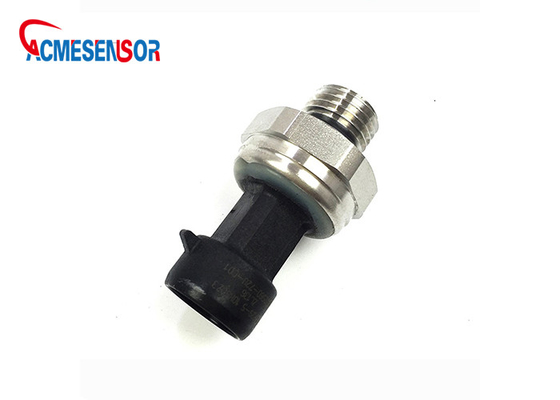

APT220 เครื่องส่งสัญญาณความดันยูเรียเซรามิกยานยนต์
เครื่องส่งสัญญาณความดันยูเรียเซรามิกสำหรับยานยนต์
บทนำ
♦APT220 series เครื่องส่งสัญญาณแรงดันมีลักษณะของคุณภาพสูง ความเสถียรสูง ขนาดเล็ก น้ำหนักเบา โครงสร้างที่กะทัดรัด ต้นทุนต่ำ และปริมาณการผลิต
♦It ใช้กันอย่างแพร่หลายในการวัดความดันเช่นโอกาสของระบบ SCR, คอมเพรสเซอร์, อัตโนมัติ, เครื่องปรับอากาศ ฯลฯ
♦ผลิตภัณฑ์ทำจากสแตนเลส วงจรแปลงเครื่องส่งสัญญาณพิเศษสามารถปรับค่าศูนย์และช่วงเต็มได้อย่างเหมาะสม
♦นอกจากนี้ยังมีใบรับรองความปลอดภัยภายใน ใบรับรองป้องกันการระเบิด และใบรับรอง CE
| ช่วงความดัน | 0~1bar~2bar~20bar |
| ประเภทแรงดัน | เกจ / สัมบูรณ์ / เกจปิดผนึก |
| แรงดันเกิน | 2 ครั้ง FS |
| ความแม่นยำ | ±0.5%FS |
| แหล่งจ่ายไฟ | 4.75V~5.25VDC |
| อุปทานปัจจุบัน | ≤ 8 ม. A |
| สัญญาณเอาท์พุต | 0.5V ~ 4.5V (อัตราส่วนโวลต์ออก) |
| ความต้านทานโหลดเอาต์พุต | ≥10kΩ |
| ความจุโหลดเอาต์พุต | ≤1000pF |
| โหลด | ≤(U-11)/0.02Ω (2 สาย) |
| เวลาตอบสนอง | 10ms |
| อุณหภูมิแอปพลิเคชัน | -40℃~125℃ |
| ช็อค | X/Y/Z, 20g,ไซน์11ms |
| การคุ้มครองที่อยู่อาศัย | IP65 |
| การสั่นสะเทือน | 10g, 5~2000Hz |
|
อินซูล กินต้านทาน |
≥20MΩ @ 100Vdc |
| การป้องกันแรงดันไฟเกิน | 16VDC |
| แรงดันย้อนกลับ | -16VDC |
| ป้องกันไฟฟ้าลัดวงจร | ใช่ |
1.เซรามิก Piezoresistive เซนเซอร์
2.อัตราส่วนแรงดันเอาท์พุท
3. ขนาดเล็กมาก
4. ป้องกันแรงดันไฟเกิน
5. ป้องกันแรงดันย้อนกลับ
6. ป้องกันไฟฟ้าลัดวงจร
7.ระบบ SCR สำหรับเซ็นเซอร์ความดันยูเรีย
แอปพลิเคชัน
ระบบ SCR ของรถบรรทุก คอมเพรสเซอร์ รถยนต์ เครื่องปรับอากาศ ฯลฯ
| APT220 | เครื่องส่งสัญญาณความดัน | ||||||
| รหัส | ช่วงความดัน | ||||||
| [0-เอ็กซ์] | X:ความดันที่วัดได้จริง:0บาร์~1bar…20ขเอr | ||||||
| รหัส | หน่วย | ||||||
| เอ็ม | MPa | ||||||
| บี | บาร์ | ||||||
| พี | ไซ | ||||||
| รหัส | สัญญาณเอาท์พุต | ||||||
| T1 | 0.5~4.5V | ||||||
| รหัส | พาวเวอร์ซัพพลาย | ||||||
| V1 | 5VDC | ||||||
| รหัส | ความแม่นยำ | ||||||
| A1 | 0.1FS | ||||||
| A2 | 0.5FS | ||||||
| รหัส | อินเทอร์เฟซความดัน | ||||||
| C1 | M14×1.5 | ||||||
| C2 | อื่น | ||||||
| APT220 | [0~20] | บี | T1 | V1 | A2 | C1 | ข้อมูลจำเพาะทั้งหมด |
หมายเหตุการสั่งซื้อ:
1. โปรดสังเกตว่าสื่อควรเข้ากันได้กับชิ้นส่วนที่สัมผัส
2. หากมีข้อกำหนดพิเศษเกี่ยวกับฟังก์ชันหรือข้อกำหนดใด ๆ โปรดติดต่อเราได้อย่างอิสระ
